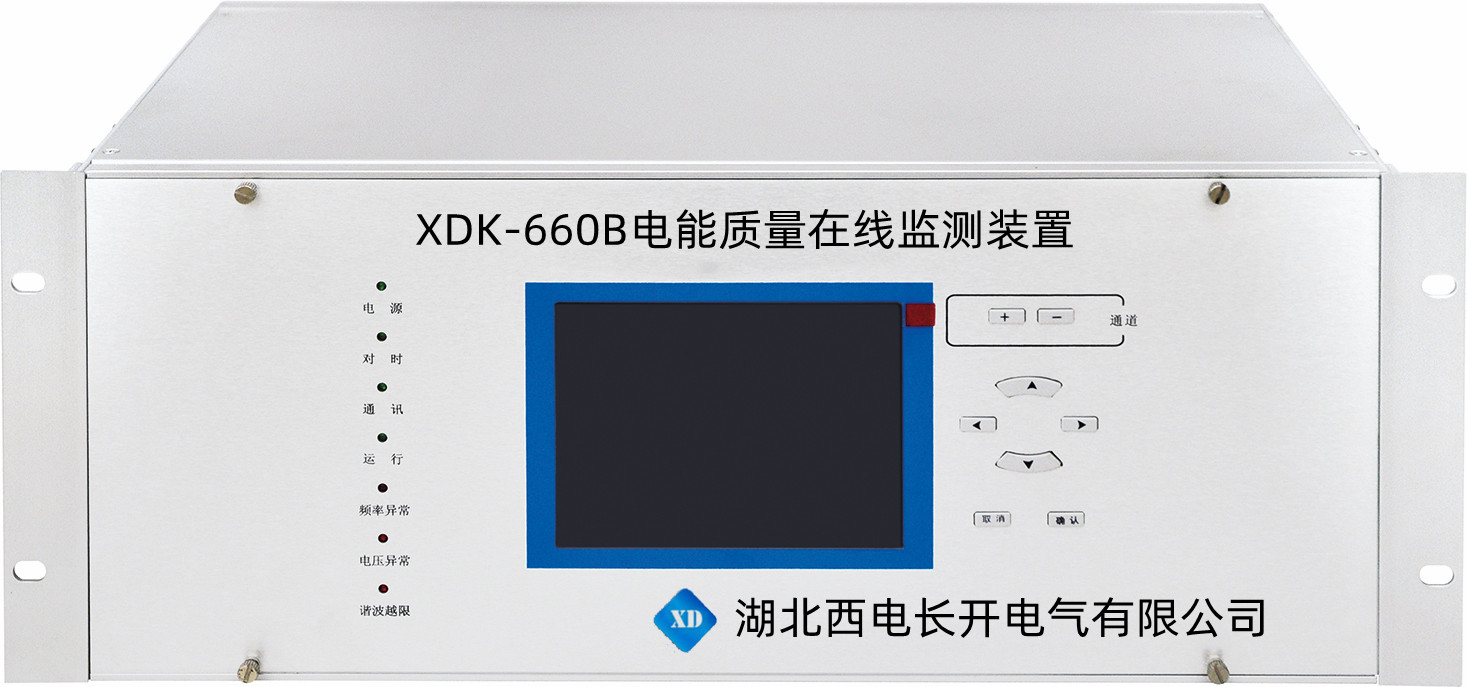

本装置除具有常规的电能质量稳态指标的监测外，还对电能质量的暂态扰动，主要是电压的骤升、骤降和短时中断进行监测和记录。并且具有完善的电能质量数据统计分析功能，方便用户及时准确的了解线路电能运行状况。
1 装置监测项目
| 基本测量 | 电网频率；电压、电流有效值；总的有功、无功功率、功率因数 |
| 基本监测指标 | a)三相基波电压、电流有效值，基波功率、功率因数、相位等； b)电压偏差； c)频率偏差； d)三相电压不平衡度、三相电流不平衡度、负序电压、电流； e)谐波（2～99次）。包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位，各次谐波的有功、无功功率等； f)电压波动、闪变； |
| 高级监测指标 | a)间谐波； b)电压骤升、骤降、短时中断； |
2电能质量统计分析功能
◆分钟统计功能
装置具有对电能质量数据的分钟统计功能，可按设定时间（1分钟~10分钟）统计电能质量数据的最大值、最小值、平均值、95%概率大值等。
◆ 日报表统计功能
在电能质量分钟统计基础上，进行日报表统计分析功能，统计电能质量数据的最大值、最小值、平均值、95%概率大值等。
3事件记录功能
◆暂态事件记录
当发生暂态事件，装置能够准确地记录该事件，包括事件类型、事件发生时刻、发生相别、特征幅值、暂态发生持续时间等。
◆ 稳态事件记录
装置具有对电能质量稳态指标越限的判断，并能够根据配置文件灵活配置要记录的稳态指标越限事件，事件内容包括事件类型、事件发生时刻、特征幅值。
4录波功能
◆暂态触发录波
暂态事件自动触发录波，可同时记录事件发生前后10周波和事件结束前后10周波波形数据。
5数据存储功能
◆电能质量数据存储
可按设定间隔保存分钟电能质量统计数据，保存间隔按3~60分钟可配置。16G电子盘，保存时间长度根据设定保存间隔及监测路数自由伸缩。数据存储按“先进先出”原则，循环覆盖，数据停电不丢失。
◆ 数据拷贝
支持USB拷贝数据文件。
6通讯功能
◆支持RS485、USB、以太网接口，并且支持双网口通讯方案；
◆ 通过IEC61850协议与主站系统交换数据（需定制）；
◆ 根据主站要求上传实时电能质量分析数据；
7对时功能
◆具备GPS硬对时接口，可以接受IRIG-B码对时。
8界面显示功能
◆ 实时数据
可实时查看对应监测点的电压电流有效值、谐波、间谐波、闪变、功率、不平衡度等电能质量数据。
◆ 实时波形
实时显示对应监测点的矢量图以及实时波形图。
◆ 事件记录
可查看对应监测点暂态事件记录和稳态事件记录。录波文件以Comtrade文件存储。
◆ 参数管理
主要包括定值设置、变比设置。该部分主要用于装置对应监测点的电压等级、PT、CT以及越限限值的界面配置。
◆ 历史数据
主要包括日报表数据、日合格率数据等历史数据的查看。
主要技术指标
| 项目 | 参数 | ||
| 通道数量 | （定制） | ||
| 主机类型 | 工控机 | ||
| 工作电源 | 交流 | 220V±20%；50Hz±2.5Hz；谐波畸变率不大于10％ | |
| 直流 | 220V±20%，纹波系数不大于5% | ||
| 电流信号输入 | 输入方式 | 电流互感器输入 | |
| 额定值In | 5A、1A | ||
| 测量范围 | AC 200mA～5A或AC 50mA～1A | ||
| 功率消耗 | 不大于0.5VA/路 | ||
| 过载能力 | 1.2In 连续工作 10In 允许1s | ||
| 电压信号输入 | 输入方式 | 电压互感器输入 | |
| 额定值Un | 220V/380V | ||
| 测量范围 | AC 0.5V～450V | ||
| 功率消耗 | 不大于0.5VA/路 | ||
| 过载能力 | 1.73Un 连续工作 4Un允许1s | ||
| 输入阻抗 | 大于100kΩ | ||
| 工作电压 | AC220V3A/DC30V3A； | ||
| 输出方式 | 无源接点 | ||
| 监测指标精度 | 电压 | ±0.1% | |
| 电流 | ±0.1% | ||
| 功率 | ±0.2% | ||
| 功率因数 | ±0.2% | ||
| 频率偏差 | ±0.01Hz | ||
| 电压偏差 | ±0.1% | ||
| 三相电压不平衡 | ±0.15% | ||
| 三相电流不平衡 | ±0.2% | ||
| 谐波 | 符合GB/T 14549-1993中附录D中的A级要求 | ||
| 间谐波 | 参照/T 14549-1993附录D中对谐波要求的A级 | ||
| 闪变 | ±5％ | ||
| 电压波动 | ±5％ | ||
| 通讯接口 | 以太网 | 接口速率 | 10/100M自适应 |
| 接口类型 | 100Base—T | ||
| 协议 | 支持TCP/IP，FTP | ||
| RS 485接口 | 接口速率 | 2400～115200bps 带光电隔离 | |
| 对时接口(选配) | 装置接口 | IRIG-B码对时 | |
| 存储 | CF卡 | 标配16G，可扩展 | |
| 工作环境 | 正常工作温度 | -10℃～+45℃ | |
| 极限工作温度 | -25℃～+55℃ | ||
| 相对湿度 | 5％～95％ | ||
| 大气压力 | 86kPa～106kPa | ||
| 海拔 | 3000米以下 | ||
