一、概述

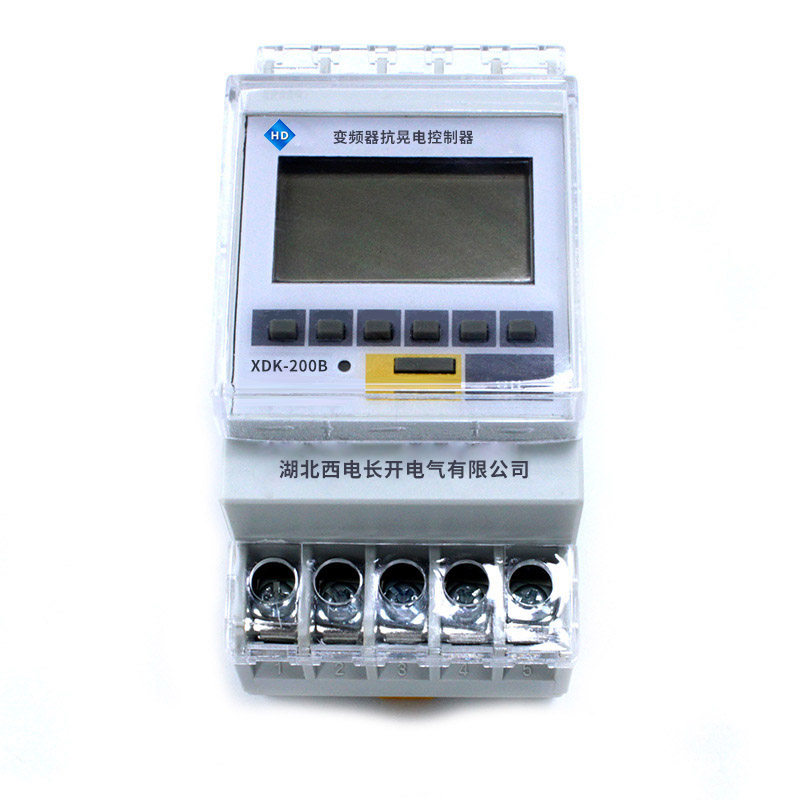

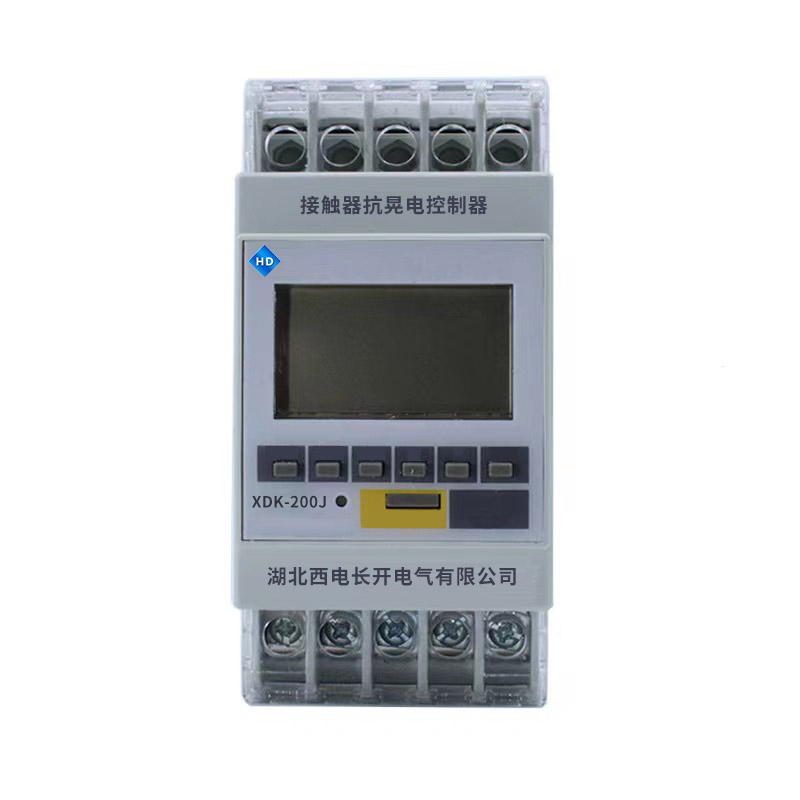

XDK-200系列电机抗晃电保护控制器是我公司在多年研制电机保护产品的基础上开发出的多种功能的新一代高科技产品，它采用微电脑控制器技术对电机进行全方位保护，同时在电网产生晃电过程中接点将进行接点保持闭合状态，晃电结束后恢复正常，由于电机自转还未停止，接触器线圈带电吸合，电机立刻恢复正常运转。具有结构简单、功能强大等特点。具有启动速断、启动不平衡、运行过载、运行不平衡（缺相）等保护。采用35mm标准导轨式安装。工作稳定可靠、精度高、保护动作准确可靠、参数设定简单方便。广泛适用于冶金、建材、化工、纺织等行业工业电动机及电力系统保护。

二、主要功能：

1、 抗晃电功能：电网电压超低和断电时间小于整定时间时，只要电网恢复正常，电

机将自行恢复运转，断电超过整定时间时，电机不能自行恢复，须按常规进

行人工启动处理。

2、 简化控制线路，无限扩展控制终端：启动、停止和保护均采用并联接法，多地控

制不会增加回路复杂性。主接触器无须再接入自保触点。公用线为中线，多路远

距离控制时能减少线路成本。

3、 电机运行时控制回路无回路电流，各控制按钮互不影响，单个控制按钮故障不影

响电机运行，可在电机运行时带电检修现场按钮。

4、 防止保护误动作：将传统串接的保护节点改为并接，能防止无功耗保护产品控制

回路中易发生的重复性动作，扩展了无功耗保护产品的应用空间。

三、技术参数：

1、 外形尺寸：a型：90（宽）*115（长）*75（高）mm。

2、 接线方式：拔插式端子

3、 安装方式：导轨安装。

4、 安装场所：配电盘内，空气中无对铬、镍、银镀层起腐蚀作用的介质。

5、 控制电压：AC220V 50HZ。

6、 功耗：小于0.3 W。

7、 输出负载：5A。

8、 运行指示：LED。

9、 环境温度：-20~60℃；相对湿度：35%~8

10、 抗晃电整定时间：四档0.5~8秒。

11、 控制端数量：无限制。

12、 颜色：乳白。

13、 使用寿命：动作次数不低于3万次。

四、选型表
